SRT25-01--12型 SRT30-01--07型 SRT40-01--05型 |
(日本专利) (获中国实用新型专利) |
|

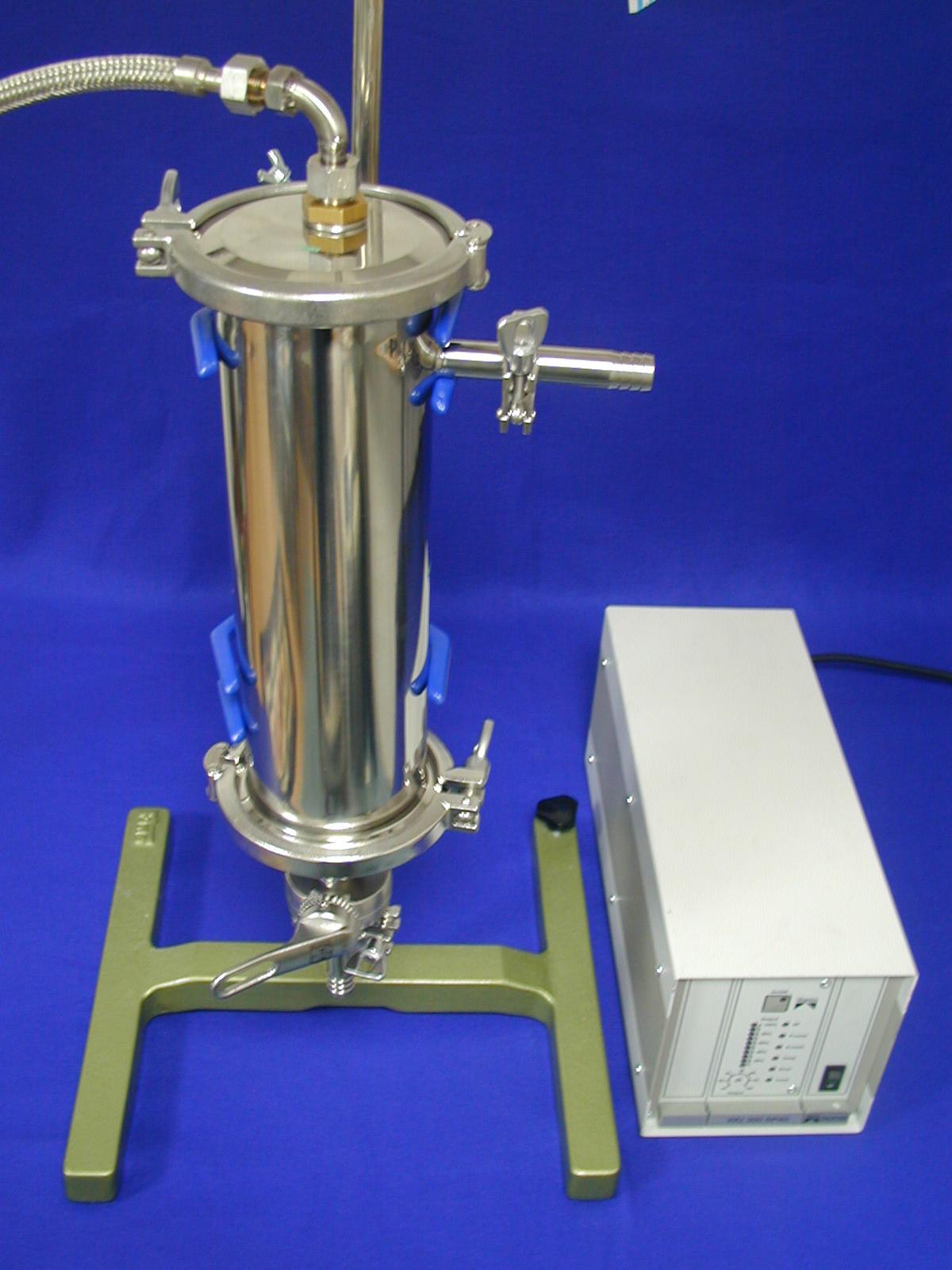

特点 管式超声波反应装置SRT系列适用于,超声化学的试验研究及工业化大量处理本装置采用可以向360度方向放射超声波的棒状放射体,产生均匀的声场。管式超声波反应装置SRT系列可容易地与周边机器组合根据使用目的,可选择25kHz,30kHzh或40kHz机型设有流量调节阀,可调节反应液流量反应液进出口接管形式为胶管接口,也可选用螺纹接口 SRT25
Video
技术规格 |
  |
| 型号 | SRT-25型 | SRT-30型 | SRT-40型 |
| 频率 | 25kHz | 30kHz | 40kHz |
| 输出功率 |
600,1000,1200,1500,2000W (50---100%可调) |
600, 1000, 1200, 1500W (50---100%可调) |
300, 500, 750, 1000, 1200W |
| 放射体尺寸 |
φ50mm L=198---1287mm(12种) |
φ38mm L=270---687mm(7种) |
φ30mm L=201---770mm(5种) |
| 放射体材质 | 钛合金 | 钛合金 | 钛合金 |
| 使用温度 | MAX85度 | MAX85度 | MAX85度 |
| 反应管材质 | 不锈钢 316L | 不锈钢 316L | 不锈钢 316L |
| 反应管尺寸 |
φ97.6mm(内经) L=470---1600mm(12种) |
φ97.6mm(内经) L=420---850mm(7种) |
φ97.6mm(内经) L=320---900mm(5种) |
| 发生器尺寸 | 110×270×250mm | 110×270×250mm | 110×270×250mm |
| 电源 | AC230V±15% 50/60Hz | AC230V±15% 50/60Hz | AC230V±15% 50/60Hz |
| 注:1.反应管材质,尺寸可以订做 2.产品内容不包括支架 |
 |
  |
| Type | Output | Pipe Length-L | Length-A | Length-B | Diameter d/D |
| SRT 25-01 | 600 W | 370mm | 198 mm | 320 mm | 50/70 mm |
| SRT 25-02 | 600 W | 470mm | 297 mm | 419 mm | 50/70 mm |
| SRT 25-03 | 1000 W | 470mm | 297 mm | 419 mm | 50/70 mm |
| SRT 25-04 | 1000 W | 570mm | 396 mm | 518 mm | 50/70 mm |
| SRT 25-05 | 1000 W | 670mm | 495 mm | 617 mm | 50/70 mm |
| SRT 25-06 | 1200 W | 670mm | 495 mm | 617 mm | 50/70 mm |
| SRT 25-07 | 1500 W | 670mm | 495 mm | 617 mm | 50/70 mm |
| SRT 25-08 | 1500 W | 780mm | 594 mm | 716 mm | 50/70 mm |
| SRT 25-09 | 1500 W | 900mm | 693 mm | 815 mm | 50/70 mm |
| SRT 25-10 | 2000 W | 1100mm | 891 mm | 1013 mm | 50/70 mm |
| SRT 25-11 | 2000 W | 1300mm | 1089 mm | 1211 mm | 50/70 mm |
| SRT 25-12 | 2000 W | 1500mm | 1287 mm | 1409 mm | 50/70 mm |
| Type | Output | Pipe Length-L | Length-A | Length-B | Diameter d/D |
| SRT 30-01 | 600 W | 420mm | 270 mm | 362 mm | 38/55 mm |
| SRT 30-02 | 600 W | 500mm | 354 mm | 446 mm | 38/55 mm |
| SRT 30-03 | 1000 W | 600mm | 437 mm | 529 mm | 38/55 mm |
| SRT 30-04 | 1000 W | 680mm | 520 mm | 612 mm | 38/55 mm |
| SRT 30-05 | 1000 W | 780mm | 604 mm | 696 mm | 38/55 mm |
| SRT 30-06 | 1200 W | 780mm | 604 mm | 696 mm | 38/55 mm |
| SRT 30-07 | 1500 W | 850mm | 687 mm | 779 mm | 38/55 mm |
| Type | Output | Pipe Length-L | Length-A | Length-B | Diameter d/D |
| SRT 40-01 | 300 W | 320mm | 201 mm | 280 mm | 30/55 mm |
| SRT 40-02 | 500 W | 400mm | 264 mm | 343 mm | 30/55 mm |
| SRT 40-03 | 750 W | 550mm | 391 mm | 470 mm | 30/55 mm |
| SRT 40-04 | 1000 W | 650mm | 517 mm | 596 mm | 30/55 mm |
| SRT 40-05 | 1200 W | 900mm | 770 mm | 849 mm | 30/55 mm |
