＞　製品情報　＞　棒状超音波洗浄機　SPシリーズ	洗浄プロセスに新たな可能性を・・・

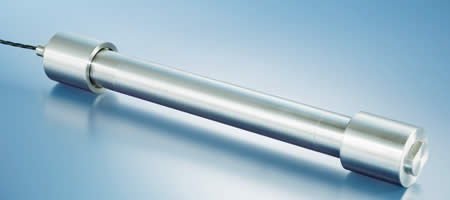

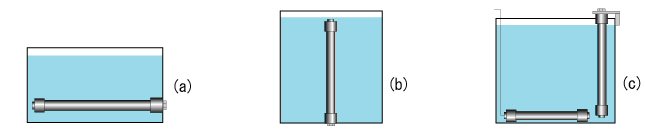

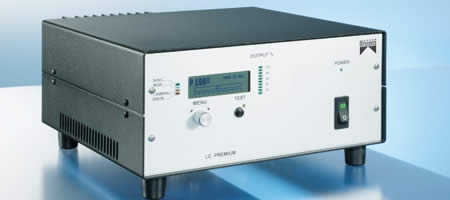

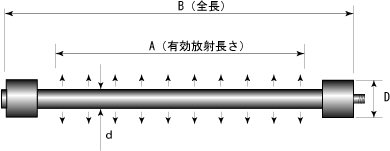

液体中に超音波を照射することによりキャビテーションと呼ばれる気泡の発生、圧縮、崩壊過程がおこり、この超音波エネルギーを利用して高効率の洗浄が可能になります。 　棒状超音波洗浄機　SP25-01〜11型 　特長： 　棒状振動子（放射体）を用いるため、振動子表面から３６０度方向に超音波エネルギーを放射することでき、より均一な音場を形成できます。 　洗浄槽及び洗浄物に合わせて超音波放射体を簡単に設置することができ、特に容器、管状物内部の洗浄に適しています。 　空運転保護機能付きで、優れた操作安全性を有しています 　タイマー機能付きで、照射時間、間断時間の設定が可能です。 　仕様： 型式 SP25-01〜11 周波数 25kHz 出力 600W〜2000W 出力調整 50〜100%(step 1%) 出力モード 連続／パルス 振動子材質 振動部：チタン合金、キャップ：ステンレス 振動子寸法 φ50/φ70mm, A=198〜1287mm 使用温度(※1) 標準タイプ 65℃ / 高温(HD)タイプ 95℃ 発振器寸法 W250×H130×D270mm(600W以上) 電源(※2) AC230±15% 　50/60Hz(AC200V可) 付属品 接続ケーブル ※1　耐温95℃のHDタイプも製作できます。 ※2　AC100V用電源変換トランス(AC100V→AC230V）は別売りとなります。 振動子 発振器 　超音波振動子寸法 周波数25 kHz Type Output Length-A Length-B Length-B(HD) Diameter d/D SP 25-01 600 W 198mm 438 mm 528 mm 50/70 mm SP 25-02 600 W 297mm 537 mm 627 mm 50/70 mm SP 25-03 1000 W 297mm 537 mm 627 mm 50/70 mm SP 25-04 1000 W 495mm 735 mm 825 mm 50/70 mm SP 25-05 1200 W 396mm 640 mm 730 mm 50/70 mm SP 25-06 1500 W 495mm 735 mm 825 mm 50/70 mm SP 25-07 1500 W 594mm 933 mm 1023 mm 50/70 mm SP 25-08 1500 W 693mm 1131 mm 1221 mm 50/70 mm SP 25-09 2000 W 891mm 1131 mm 1221 mm 50/70 mm SP 25-10 2000 W 1089mm 1329 mm 1419 mm 50/70 mm SP 25-11 2000 W 1287mm 1527 mm 1617 mm 50/70 mm 　 　設置例 　超音波振動子（放射体）の音響放射原理 　超音波放射体として丸棒状ホーンを採用し、丸棒状ホーンの一端に振動子が取り付けられている。下図に示すように、振動子の振動による放射体の軸方向の伸び縮みに対し、直径方向が伸び縮みするポアソン効果を利用して、振動体の長手方向の振動を半径方向の振動に変換させ、放射体の全周３０６度方向に音波を放射する。これにより、反応容器内部で均一な音場を形成できる。
