> 製品情報 > 棒状超音波洗浄機 SPMシリーズ 洗浄プロセスに新たな可能性を・・・

 液体中に超音波を照射することによりキャビテーションと呼ばれる気泡の発生、圧縮、崩壊過程がおこり、この超音波エネルギーを利用して高効率の洗浄が可能になります。

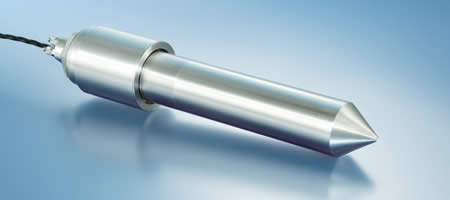

 棒状超音波洗浄機 SPM25-01〜12型 / SPM30-01〜07型 / SPM40-01〜05型
 特長:
 棒状振動子(放射体)を用いるため、振動子表面から360度方向に超音波エネルギーを放射することでき、より均一な音場を形成できます。
 洗浄槽及び洗浄物に合わせて超音波放射体を簡単に設置することができ、特に容器、管状物内部の洗浄に適しています。
 周波数25、30、40kHzの3種類がありますので、目的によって選択できます。
 空運転保護機能付きで、優れた操作安全性を有しています
 タイマー機能付きで、照射時間、間断時間の設定が可能です。

 仕様:
型式 SPM25-01〜12 SPM30-01〜07 SPM40-01〜05
周波数 25kHz 30kHz 40kHz
出力 600W〜2000W 600W〜1500W 300W〜1200W
出力調整 50〜100%(step 1%)
出力モード 連続/パルス
振動子材質 振動部:チタン合金、キャップ:ステンレス
振動子寸法 φ50/φ70mm, A=198〜1287mm φ38/φ55mm, A=270〜687mm φ30/φ55mm, A=2010〜770mm
使用温度(※1) 標準タイプ 65℃ / 高温(HD)タイプ 95℃
発振器寸法 W250×H80×D180mm(300W) / W250×H130×D270mm(600W以上)
電源(※2) 300Wタイプ:AC115±15%  50/60Hz(AC100V可) / 600W 以上タイプ:AC230±15%  50/60Hz(AC200V可)
付属品 接続ケーブル
※1 耐温95℃のHDタイプも製作できます。
※2 AC100V用電源変換トランス(AC100V→AC230V)は別売りとなります。

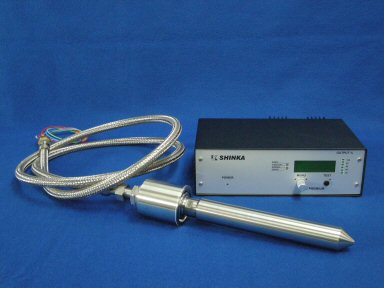

SPM40-01


SPM25-01


                SPM25-05の動作状態                             SPM30-02の動作状態

 超音波振動子寸法




周波数25 kHz

Type Output Length-A Length-B Length-B(HD) Diameter d/D
SPM 25-01 600 W 198mm 320 mm 410 mm 50/70 mm
SPM 25-02 600 W 297mm 419 mm 509 mm 50/70 mm
SPM 25-03 1000 W 297mm 419 mm 509 mm 50/70 mm
SPM 25-04 1000 W 396mm 518 mm 608 mm 50/70 mm
SPM 25-05 1000 W 495mm 617 mm 707 mm 50/70 mm
SPM 25-06 1200 W 495mm 617 mm 707 mm 50/70 mm
SPM 25-07 1500 W 495mm 617 mm 707 mm 50/70 mm
SPM 25-08 1500 W 594mm 716 mm 806 mm 50/70 mm
SPM 25-09 1500 W 693mm 815 mm 905 mm 50/70 mm
SPM 25-10 2000 W 891mm 1013 mm 1103 mm 50/70 mm
SPM 25-11 2000 W 1089mm 1211 mm 1301 mm 50/70 mm
SPM 25-12 2000 W 1287mm 1409 mm 1499 mm 50/70 mm


 周波数30 kHz

Type Output Length-A Length-B Length-B(HD) Diameter d/D
SPM 30-01 600 W 270mm 362 mm 448 mm 38/55 mm
SPM 30-02 600 W 354mm 446 mm 532 mm 38/55 mm
SPM 30-03 1000 W 437mm 529 mm 615 mm 38/55 mm
SPM 30-04 1000 W 520mm 612 mm 698 mm 38/55 mm
SPM 30-05 1000 W 604mm 696 mm 782 mm 38/55 mm
SPM 30-06 1200 W 604mm 696 mm 782 mm 38/55 mm
SPM 30-07 1500 W 687mm 779 mm 865 mm 38/55 mm


周波数40 kHz

Type Output Length-A Length-B Length-B(HD) Diameter d/D
SPM 40-01 300 W 201mm 280 mm 332 mm 30/55 mm
SPM 40-02 500 W 264mm 343 mm 395 mm 30/55 mm
SPM 40-03 750 W 391mm 470 mm 522 mm 30/55 mm
SPM 40-04 1000 W 517mm 596 mm 648 mm 30/55 mm
SPM 40-05 1200 W 770mm 849 mm 901 mm 30/55 mm


 製作例

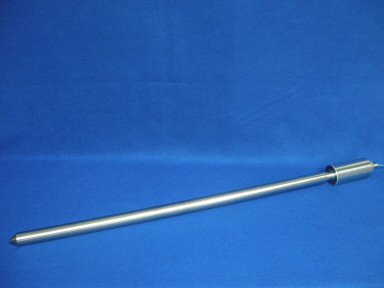

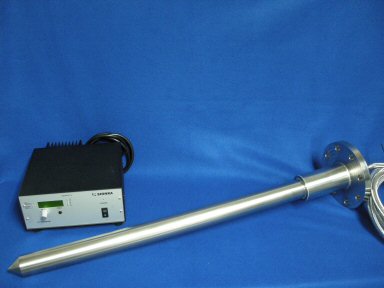

             SPM25-09HD(T)                          SPM40-05HD

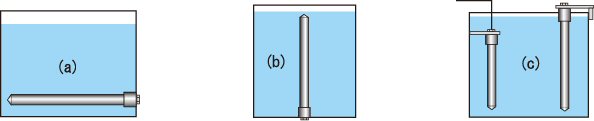

 設置例

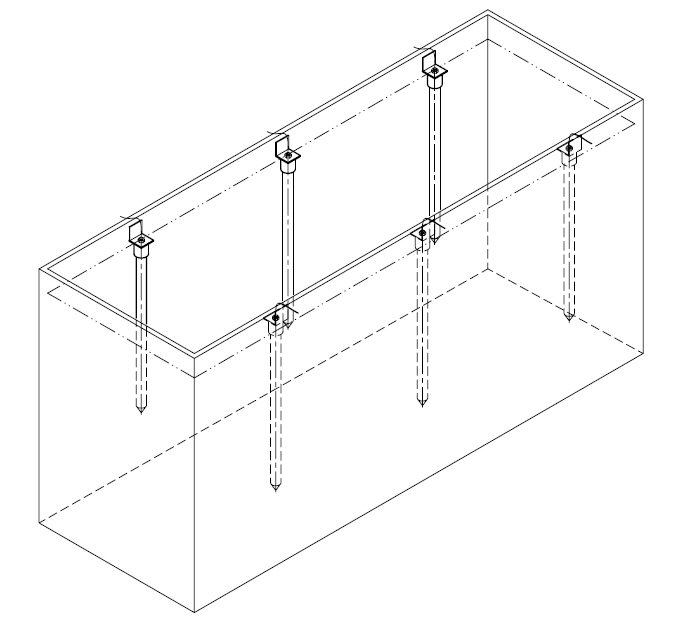

大型洗浄槽における振動子設置例

 超音波振動子(放射体)の音響放射原理

 超音波放射体として丸棒状ホーンを採用し、丸棒状ホーンの一端に振動子が取り付けられている。下図に示すように、振動子の振動による放射体の軸方向の伸び縮みに対し、直径方向が伸び縮みするポアソン効果を利用して、振動体の長手方向の振動を半径方向の振動に変換させ、放射体の全周306度方向に音波を放射する。これにより、反応容器内部で均一な音場を形成できる。
