＞　製品情報　＞　流通管式超音波反応装置　SRTシリーズ	化学プロセスに新たな可能性を・・・

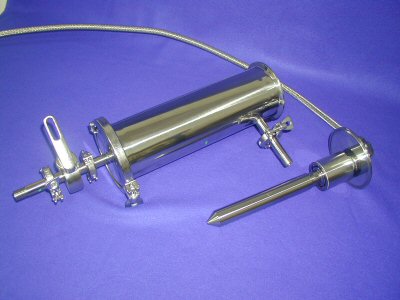

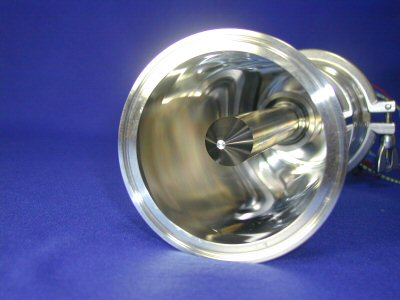

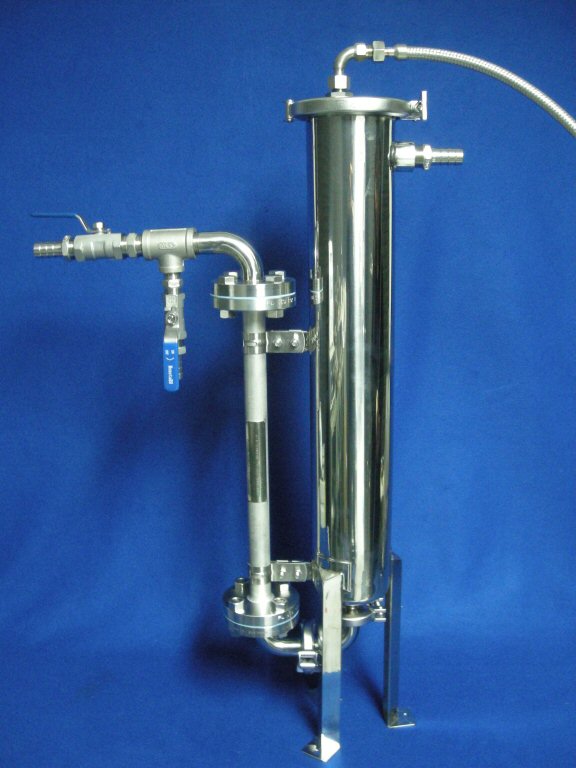

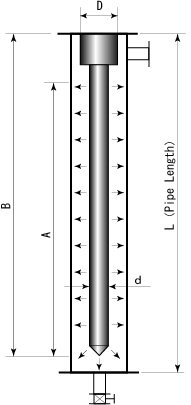

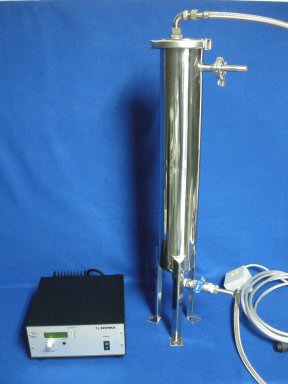

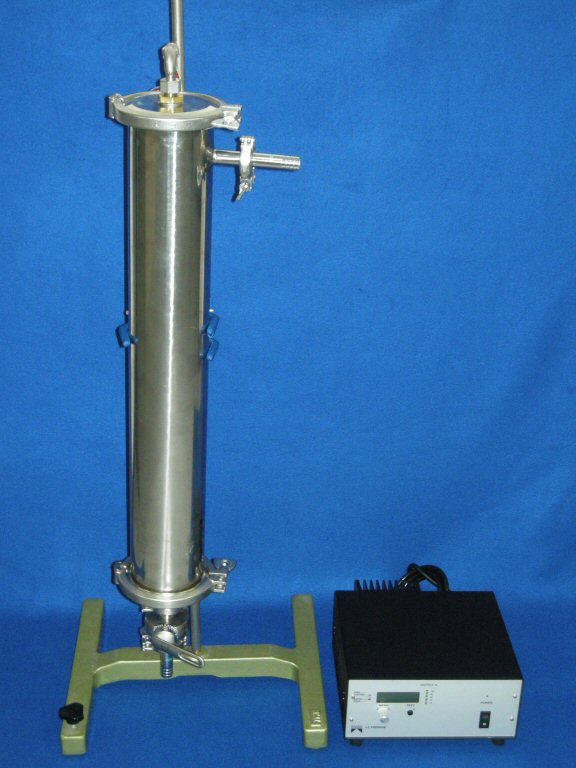

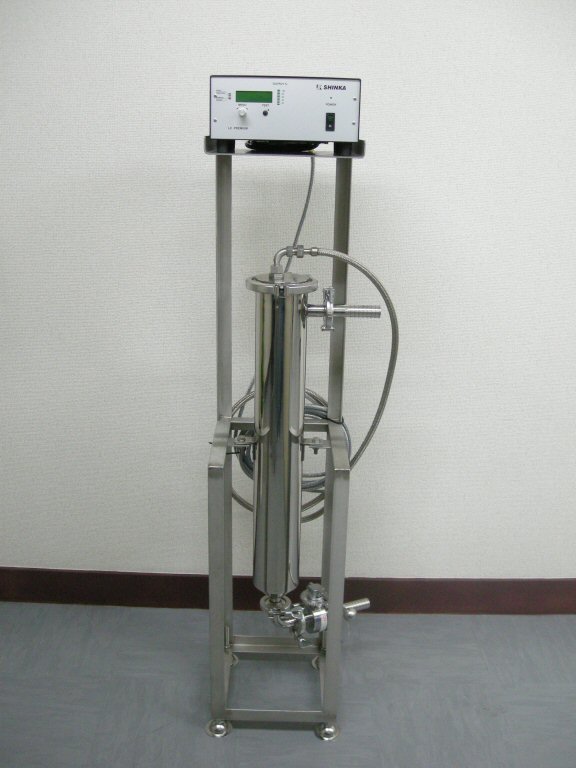

液体中に超音波を照射することによりキャビテーションと呼ばれる気泡の発生、圧縮、崩壊過程がおこり、数千度、数千気圧の高温の反応場が形成されます。この超音波エネルギーを利用してこれまでの方法では合成されない全く新しい化合物の合成が可能になります。超音波利用による化学、製薬、食品工業技術の高度化と革新が期待されています。 　流通管式超音波反応装置　SRT25-01〜12型 / SRT30-01〜07型 / SRT40-01〜05型 /特注品［特許取得］ 　特長： 　流通管式超音波反応装置SRTシリーズ は、ソノケミストリーの実験研究、および工業化大量処理（ソノプロセス）装置に適しています。反応液が管内を通過することで、連続的に処理することができます。 　棒状振動子（放射体）を用いるため、振動子表面から３６０度方向に超音波エネルギーを放射することでき、より均一な音場を形成できます。 　周辺設備との組み合わせが容易に実現できます。 　周波数25、30、40ｋHzの３種類がありますので、目的によって選択できます。 　処理液入口、出口の継ぎ手タイプは、ホースアダプター（標準タイプ）と管用ネジアダプターの２種類から選択できます。 　タイマー機能付きで、照射時間、間断時間の設定が可能です。 　仕様： 型式 SRT25-01〜12 SRT30-01〜07 SRT40-01〜05 周波数 25kHz 30kHz 40kHz 出力 600W〜2000W 600W〜1500W 300W〜1200W 出力調整 50〜100%(step 1%) 出力モード 連続／パルス 振動子材質 振動部：チタン合金、キャップ：ステンレス 反応管材質 SUS304 or SUS316L 反応管寸法(※1) φ97.6mm, L=370〜1500mm φ97.6mm, L=420〜850mm φ97.6mm, L=320〜900mm 使用温度(※2) 標準タイプ 65℃ / 高温(HD)タイプ 95℃ 発振器寸法 W250×H80×D180mm(400W) / W250×H130×D270mm(600W以上) 電源(※3) 400Wタイプ：AC115±15% 　50/60Hz(AC100V可)　/ 600W 以上タイプ：AC230±15% 　50/60Hz(AC200V可) 付属品 接続ケーブル、流量調節バルブ、接続用継ぎ手 オプション スタンド、キャビネット ※1　反応管の寸法、冷却ジャケット等については、ご希望に合わせて設計、製作可能です。 ※2　耐温95℃のHDタイプも製作できます。 ※3　AC100V用電源変換トランス(AC100V→AC230V）は別売りとなります。 　　　　　　 　　　　　　　　　SRT40-04 　　　　　　　　　　　　　　SRT40-03HD　　　　 　　　　　SRT40-01G(ガラス管)　　　　　 　　SRT40-03HD-M(特注品) 　　　　　　　　　　 　　　　　　　　　　　　　　　　SRT25-05の動作状態　　　　　　　　　　　　　　　　　　　　　　　　　　　　　SRT30-02の動作状態 　超音波振動子、反応管寸法 周波数25 kHz Type Output Pipe Length-L Length-A Length-B Diameter d/D SRT 25-01 600 W 370mm 198 mm 320 mm 50/70 mm SRT 25-02 600 W 470mm 297 mm 419 mm 50/70 mm SRT 25-03 1000 W 470mm 297 mm 419 mm 50/70 mm SRT 25-04 1000 W 570mm 396 mm 518 mm 50/70 mm SRT 25-05 1000 W 670mm 495 mm 617 mm 50/70 mm SRT 25-06 1200 W 670mm 495 mm 617 mm 50/70 mm SRT 25-07 1500 W 670mm 495 mm 617 mm 50/70 mm SRT 25-08 1500 W 780mm 594 mm 716 mm 50/70 mm SRT 25-09 1500 W 900mm 693 mm 815 mm 50/70 mm SRT 25-10 2000 W 1100mm 891 mm 1013 mm 50/70 mm SRT 25-11 2000 W 1300mm 1089 mm 1211 mm 50/70 mm SRT 25-12 2000 W 1500mm 1287 mm 1409 mm 50/70 mm  周波数30 kHz Type Output Pipe Length-L Length-A Length-B Diameter d/D SRT 30-01 600 W 420mm 270 mm 362 mm 38/55 mm SRT 30-02 600 W 500mm 354 mm 446 mm 38/55 mm SRT 30-03 1000 W 600mm 437 mm 529 mm 38/55 mm SRT 30-04 1000 W 680mm 520 mm 612 mm 38/55 mm SRT 30-05 1000 W 780mm 604 mm 696 mm 38/55 mm SRT 30-06 1200 W 780mm 604 mm 696 mm 38/55 mm SRT 30-07 1500 W 850mm 687 mm 779 mm 38/55 mm 周波数40 kHz Type Output Pipe Length-L Length-A Length-B Diameter d/D SRT 40-01 300 W 320mm 201 mm 280 mm 30/55 mm SRT 40-02 500 W 400mm 264 mm 343 mm 30/55 mm SRT 40-03 750 W 550mm 391 mm 470 mm 30/55 mm SRT 40-04 1000 W 650mm 517 mm 596 mm 30/55 mm SRT 40-05 1200 W 900mm 770 mm 849 mm 30/55 mm 　スタンド付き/キャビネット付き　製作例 　　　　　　　　　　　　　　　　　　　　 　 　応用例 　　　　　　　　　　 　超音波振動子（放射体）の音響放射原理 　超音波放射体として丸棒状ホーンを採用し、丸棒状ホーンの一端に振動子が取り付けられている。下図に示すように、振動子の振動による放射体の軸方向の伸び縮みに対し、直径方向が伸び縮みするポアソン効果を利用して、振動体の長手方向の振動を半径方向の振動に変換させ、放射体の全周３０６度方向に音波を放射する。これにより、反応容器内部で均一な音場を形成できる。
