＞　製品情報　＞　配管洗浄用超音波洗浄機　SPM-P/SP-P	洗浄プロセスに新たな可能性を・・・

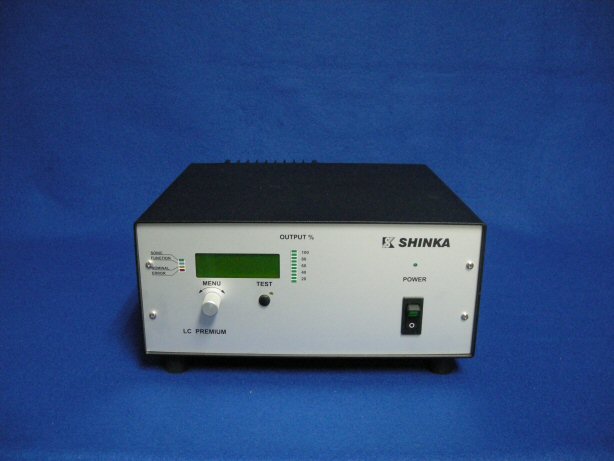

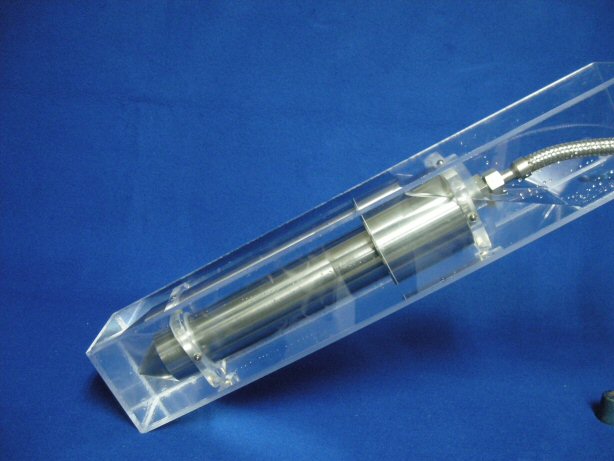

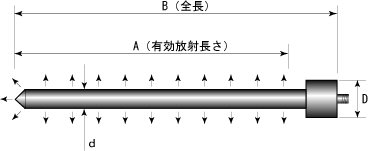

液体中に超音波を照射することによりキャビテーションと呼ばれる気泡の発生、圧縮、崩壊過程がおこり、この超音波エネルギーを利用して高効率の洗浄が可能になります。 　配管洗浄用超音波洗浄機　SPM-P25-01〜12型 / SPM-P30-01〜07型 / SPM-P40-01〜05型 / SPM-P25-01〜11型 　特長： 　棒状振動子（放射体）を用いるため、振動子表面から３６０度方向に超音波エネルギーを放射することでき、より均一な音場を形成できます。 　容器、管状物内部の洗浄に適しています。 　周波数25、30、40ｋHzの３種類がありますので、目的によって選択できます。 　空運転保護機能付きで、優れた操作安全性を有しています 　タイマー機能付きで、照射時間、間断時間の設定が可能です。 　仕様： 型式 SPM25-01〜12 SPM30-01〜07 SPM40-01〜05 SP-P25-01〜11 周波数 25kHz 30kHz 40kHz 25kHz 出力調整 50〜100%(step 1%) 出力モード 連続／パルス 振動子材質 振動部：チタン合金、キャップ：ステンレス 振動子寸法 φ50/φ70mm, A=198〜1287mm φ38/φ55mm, A=270〜687mm φ30/φ55mm, A=2010〜770mm φ50/φ70mm, A=198〜1287mm 使用温度(※1) 標準タイプ 65℃ / 高温(HD)タイプ 95℃ 発振器寸法 W250×H80×D180mm(300W) / W250×H130×D270mm(600W以上) 電源(※2) 300Wタイプ：AC115±15% 　50/60Hz(AC100V可)　/ 600W 以上タイプ：AC230±15% 　50/60Hz(AC200V可) 付属品 接続ケーブル ※1　耐温95℃のHDタイプも製作できます。 ※2　AC100V用電源変換トランス(AC100V→AC230V）は別売りとなります。 SPM-P25-01 発振器 SP-P SP-P 　　　　　　　　　　 　　　　　　　　　　　　　　　　SPM25-05の動作状態　　　　　　　　　　　　　　　　　　　　　　　　　　　　　SPM30-02の動作状態 　超音波振動子(SPM)寸法 周波数25 kHz Type Output Length-A Length-B Length-B(HD) Diameter d/D SPM 25-01 600 W 198mm 320 mm 410 mm 50/70 mm SPM 25-02 600 W 297mm 419 mm 509 mm 50/70 mm SPM 25-03 1000 W 297mm 419 mm 509 mm 50/70 mm SPM 25-04 1000 W 396mm 518 mm 608 mm 50/70 mm SPM 25-05 1000 W 495mm 617 mm 707 mm 50/70 mm SPM 25-06 1200 W 495mm 617 mm 707 mm 50/70 mm SPM 25-07 1500 W 495mm 617 mm 707 mm 50/70 mm SPM 25-08 1500 W 594mm 716 mm 806 mm 50/70 mm SPM 25-09 1500 W 693mm 815 mm 905 mm 50/70 mm SPM 25-10 2000 W 891mm 1013 mm 1103 mm 50/70 mm SPM 25-11 2000 W 1089mm 1211 mm 1301 mm 50/70 mm SPM 25-12 2000 W 1287mm 1409 mm 1499 mm 50/70 mm  周波数30 kHz Type Output Length-A Length-B Length-B(HD) Diameter d/D SPM 30-01 600 W 270mm 362 mm 448 mm 38/55 mm SPM 30-02 600 W 354mm 4464 mm 532 mm 38/55 mm SPM 30-03 1000 W 437mm 529 mm 615 mm 38/55 mm SPM 30-04 1000 W 520mm 612 mm 698 mm 38/55 mm SPM 30-05 1000 W 604mm 696 mm 782 mm 38/55 mm SPM 30-06 1200 W 604mm 696 mm 782 mm 38/55 mm SPM 30-07 1500 W 687mm 779 mm 865 mm 38/55 mm 周波数40 kHz Type Output Length-A Length-A Length-B(HD) Diameter d/D SPM 40-01 300 W 201mm 280 mm 332 mm 30/55 mm SPM 40-02 500 W 264mm 343 mm 395 mm 30/55 mm SPM 40-03 750 W 391mm 470 mm 522 mm 30/55 mm SPM 40-04 1000 W 517mm 596 mm 648 mm 30/55 mm SPM 40-05 1200 W 770mm 849 mm 901 mm 30/55 mm 　超音波振動子（放射体）の音響放射原理 　超音波放射体として丸棒状ホーンを採用し、丸棒状ホーンの一端に振動子が取り付けられている。下図に示すように、振動子の振動による放射体の軸方向の伸び縮みに対し、直径方向が伸び縮みするポアソン効果を利用して、振動体の長手方向の振動を半径方向の振動に変換させ、放射体の全周３０６度方向に音波を放射する。これにより、反応容器内部で均一な音場を形成できる。
